Description

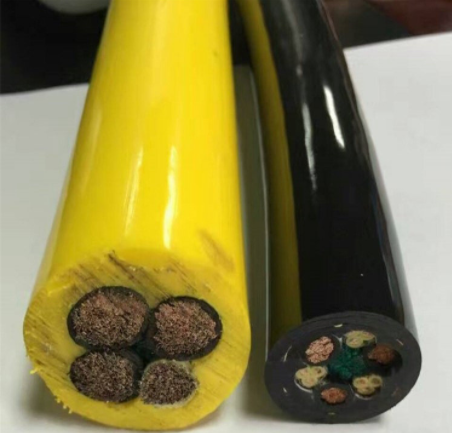

變頻電纜BPFFP3*25+1*16
產品說明
一、產品特點及用途
變頻電纜BPFFP3*25+1*16適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，性能經受變頻時的脈沖電壓，電纜具有******屏蔽性，并能消除電磁干擾，降低變頻電機噪音保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
二、產品執行標準：企業標準.阻燃耐火特性試驗執行GB12666-90標準
三、變頻電纜BPFFP3*25+1*16使用特性
1、交流額定電壓：U0/U 0.6/1KV；
頭等工作溫度：硅橡膠絕緣180℃,F46絕緣200℃和260℃兩種,聚氯乙烯70℃,交聯聚乙烯90℃；
很低環境溫度：固定敷設不底于-60℃；聚氯乙烯護套電纜不低于-40℃；
2、電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠、丁腈護套電纜不低于-25℃)；
3、允許彎曲半徑：***小為電纜外徑的15倍。
四、基本型號及名稱
型號 | 名稱 |
BPGGP | 硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜 |
BPGGP2 | 硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPGGPP2 | 硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPGGP3 | 硅橡膠絕緣和護套鋁聚脂復合膜繞包屏蔽耐高溫變頻電力電纜 |
BPGVFP | 硅橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜 |
BPGVFP2 | 硅橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPGVFPP2 | 硅橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPGVFP3 | 硅橡膠絕緣丁腈護套鋁聚脂復合膜繞包屏蔽耐高溫變頻電力電纜 |
BPFFP | 氟塑料絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜 |
BPFFP2 | 氟塑料絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPFFPP2 | 氟塑料絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPFFP3 | 氟塑料絕緣和護套鋁聚脂復合膜繞包屏蔽耐高溫變頻電力電纜 |
BPVVP | 聚氯乙烯絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜 |
BPVVP2 | 聚氯乙烯絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPVVPP2 | 聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPVVP3 | 聚氯乙烯絕緣和護套鋁聚脂復合膜繞包屏蔽耐高溫變頻電力電纜 |
BPYJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽耐高溫變頻電力電纜 |
BPYJVP2 | 交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPYJVPP2 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
BPYJVP3 | 交聯聚乙烯絕緣聚氯乙烯護套鋁聚脂復合膜繞包屏蔽耐高溫變頻電力電纜 |
備注：阻燃型電纜型號前加ZR，引進PFA材料型號前加ZR192，屏蔽可采用鍍錫銅絲編織。
五、代號名稱含義
代號 | 代號含義 |
BP | 變頻電力電纜 |
銅導體 | 省略 |
G | 硅橡膠絕緣或護套 |
F | F46絕緣或護套(ZR192為引進PFA材料) |
V | 聚氯乙烯絕緣或護套 |
YJ | 交聯聚乙烯絕緣 |
VF | 丁腈護套 |
P(P1) | 銅編織屏蔽(鍍錫編織屏蔽) |
P2 | 銅帶繞包屏蔽 |
P3 | 鋁聚脂復合膜繞包屏蔽 |
PP2 | 銅絲編織銅帶繞包屏蔽 |
電纜規格
主線芯截面
型號 | 芯數 | 標稱截面mm2 |
所有型號 | 3+3 | 4,6,10,16,25,35,50,70,95,120,150,185,240 |
3+1 | ||
