Description
裝配式熱電阻WZC-331,
【產品簡介】
裝配式熱電阻WZC-331作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我廠從1987年起開始生產符合IE
注：1、外保護層為1cr18Ni9Ti不銹鋼片。
2、工作電流<5mA
3、打“﹡”分度號作特殊規格訂貨
C國際標準分度號的Pt100鉑熱電阻合符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型電阻，應符合JB/T8622-1997及JB/T862３-1997標準．
【主要技術指標】
裝配式熱電阻WZC-331測溫范圍和準確度
熱電阻類別 | 測量范圍℃ | 分度號 | 允許偏差△t ℃ |
WZP型鉑電阻 | -200～420 | Pt100 | B級 允差±（0.3或+0.005︱t︱） |
A級 允差±（0.15或+0.002︱t︱） | |||
WZC型銅電阻 | -150～100 | Cu50 | -50～100℃ 允差±（0.30+6.0×10-3t） |
注：式中“t”為感溫元件的實測溫度******值。
【型號表示】
W | Z | 規格 | 內容 | ||||
P | 鉑電阻 | ||||||
C | 銅電阻 | ||||||
熱電阻材料 | - | １ | 無固定裝置式 | ||||
２ | 固定螺紋式 | ||||||
３ | 活動式法蘭 | ||||||
４ | 固定法蘭式 | ||||||
６ | 固定螺紋錐形保護管式 | ||||||
安 裝 固 定 形 式 | 2 | 防濺式 | |||||
3 | 防水式 | ||||||
非統設：插座式，小接線盒式等 | |||||||
接線盒形式 | 0 | Φ16mm保護管 | |||||
1 | Φ12mm保護管 | ||||||
非統設：各種規格保護管 | |||||||
設 計 序 號 | |||||||
W | Z | □ | - | □ | □ | □ | |
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值：（R100/ R0）
分度號Pt100: A 級 R0=100±0.06Ω
B級 R0=100±0.12Ω
分度號Cu50： R0=50±0.05Ω
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間用T0.5表示。
熱電阻公稱壓力
一般指在該工作溫度下保護管所能承受的外壓（靜壓）耐不破裂。允許公稱壓力不***與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置放深度以及被測介質的流速和種類有關。
熱電阻***小置入深度
︱min＝︱元+15D
︱min－***小可用置入深度
︱元－感溫元件長度
D－保護管外徑
自然影響
通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ
【工作原理】
工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。
熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中 有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。

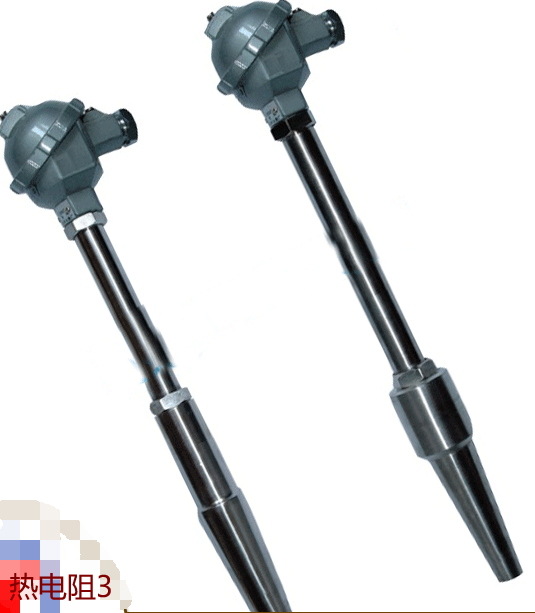

裝配式熱電阻主要由接線盒，保護管，接線端子，絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。
WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示，記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。
□型號規格
【產品應用】
統一設計型熱電阻
無固定裝置式熱電阻
熱電阻類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 直徑dmm | 熱響應時間T0.5S |
單支鉑熱電阻 | WZP-120 | Pt100 （BA1、BA2）﹡ | -200～420 | 不銹鋼 1cr18Ni9Ti 不銹鋼 0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-121 | Ф12 | ≤30 | ||||
WZP-130 | Ф16 | ≤90 | ||||
WZP-131 | Ф12 | ≤30 | ||||
雙支鉑熱電阻 | WZP2-120 | Ф16 | ≤90 | |||
WZP2-121 | Ф12 | ≤45 | ||||
WZP2-130 | Ф16 | ≤90 | ||||
WZP2-131 | Ф12 | ≤45 | ||||
銅熱電阻 | WZC-120 | Cu50 （G）﹡ | -50～100 | 黃銅H62不銹鋼1cr18Ni9Ti | Ф12 | ≤120 |
WZC-130 |
注：1、打“﹡”分度號作特殊規格訂貨
2、型號120、121為防濺式接線盒，型號130、131為防水式接線盒。
熱電阻長度規格
Ф16 | Ф12 | ||
總長LMM | 置深I(lǐng)MM | 總長LMM | 置深I(lǐng)MM |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
固定螺紋式熱電阻
熱電阻類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 直徑dmm | 熱響應時間T0.5S |
單支鉑熱電阻 | WZP-220 | Pt100 （BA1、BA2）﹡ | -200～420 | 不銹鋼1cr18Ni9Ti不銹鋼0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-221 | Ф12 | ≤30 | ||||
WZP-230 | Ф16 | ≤90 | ||||
WZP-231 | Ф12 | ≤30 | ||||
雙支鉑熱電阻 | WZP2-220 | Ф16 | ≤90 | |||
WZP2-221 | Ф12 | ≤45 | ||||
WZP2-230 | Ф16 | ≤90 | ||||
WZP2-231 | Ф12 | ≤45 | ||||
單支鉑熱電阻 | WZP-221A | Ф16 | ≤90 | |||
雙支鉑熱電阻 | WZP2-221A | ≤90 | ||||
銅熱電阻 | WZC-220 | Cu50 （G）﹡ | -50～100 | 黃銅H62不銹鋼1cr18Ni9Ti | Ф12 | ≤120 |
WZC-230 | ||||||
WZC-220A |
